刚性齿条轨道配强力磁力（或吸盘）固定，专攻平板、箱型梁与拼板线上的长直缝。齿轮驱动，0–1100mm/min 稳定行走。
也叫：直轨焊接小车、轨道式焊接小车、焊接拖车。

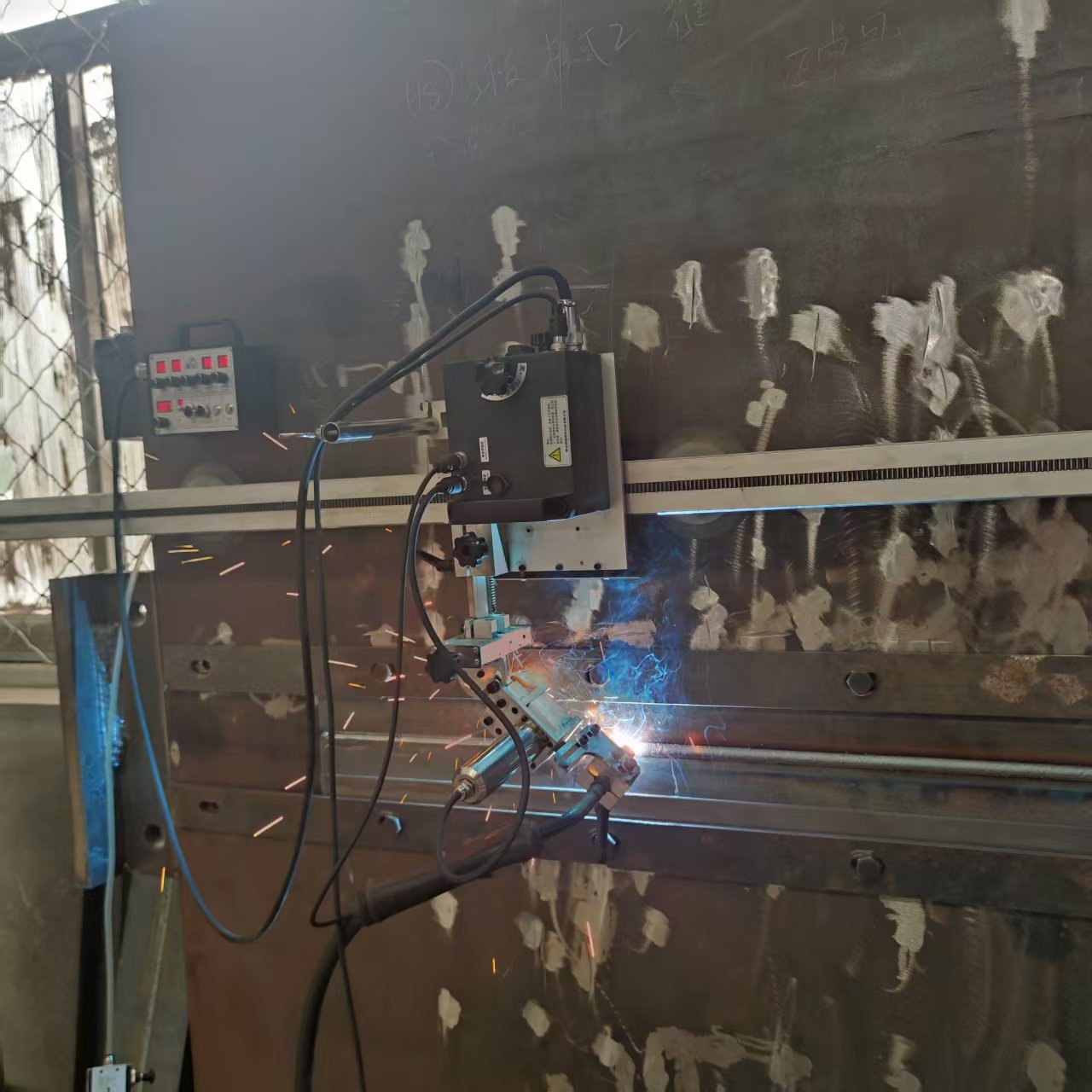

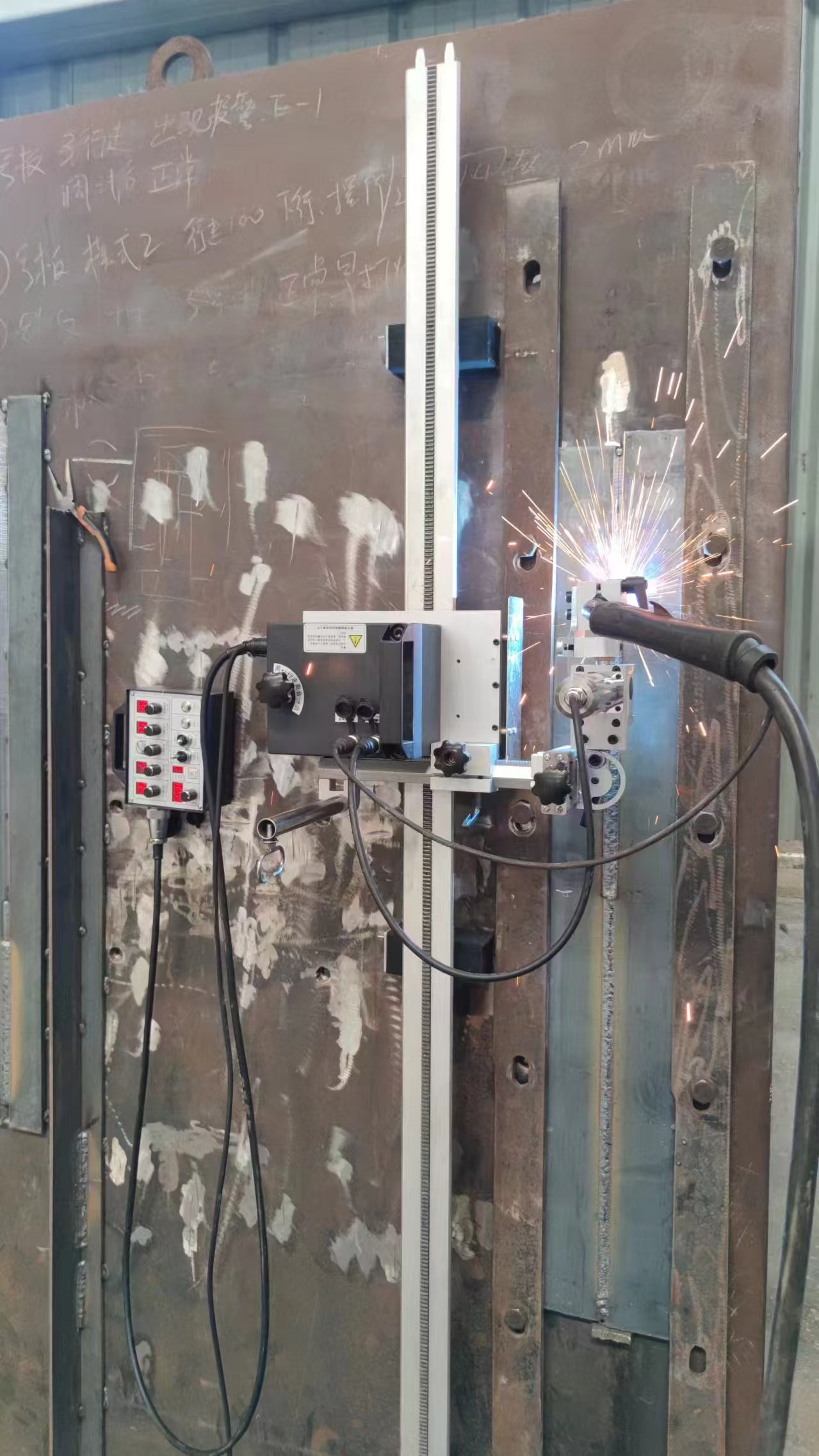

强磁吸附把齿条轨道固定在工件上 —— 一次定位，小车走完整条缝，焊枪角度始终稳定。专为 3mm 起碳钢板的长直缝设计。
| 项目 | 直轨磁力型 | 直轨吸盘型 |
|---|---|---|
| 外接电源 | AC 110–220V, 50/60Hz | AC 110–220V, 50/60Hz |
| 工作电压 | DC 24V | DC 24V |
| 驱动方式 | 齿轮驱动 | 齿轮驱动 |
| 焊接速度 | 0–1100 mm/min | 0–1100 mm/min |
| 最小吸附板厚 | 3 mm | 2mm（平整材料） |
| 摆动宽度（直摆） | 0–32 mm | 0–32 mm |
| 摆动角度（角摆） | 0–30° | 0–30° |
| 焊枪调节范围 | 上下 65mm · 左右 90mm | 上下 65mm · 左右 90mm |
| 摆动方式 | 直摆 / 角摆 | 直摆 / 角摆 |
| 断续焊接（分体机选配） | 焊接时间 0–99.9s · 间隔时间 0–99.9s | 焊接时间 0–99.9s · 间隔时间 0–99.9s |
命名规则：ZG-Ⅲ-Q1＝直轨磁力型 · “Z”＝直摆，“J”＝角摆 · 首字母大写＝整体机，小写＝分体机。
“/C”磁力型号靠强磁吸附 —— 适合 3mm 起的碳钢板。“/X”吸盘型号靠真空吸盘固定 —— 可用于 任意 2mm 起的平整材料，包括不锈钢等不导磁板材。
| 型号 | 固定方式 | 类型 | 摆动 |
|---|---|---|---|
| ZG-Ⅲ-Q1/Z-C | 磁力型 | 整体机 | 直摆 |
| ZG-Ⅲ-Q1/J-C | 磁力型 | 整体机 | 角摆 |
| Zg-Ⅲ-Q1/Z-C | 磁力型 | 分体机 | 直摆 |
| Zg-Ⅲ-Q1/J-C | 磁力型 | 分体机 | 角摆 |
| ZG-Ⅲ-Q1/Z-X | 吸盘型 | 整体机 | 直摆 |
| ZG-Ⅲ-Q1/J-X | 吸盘型 | 整体机 | 角摆 |
| Zg-Ⅲ-Q1/Z-X | 吸盘型 | 分体机 | 直摆 |
| Zg-Ⅲ-Q1/J-X | 吸盘型 | 分体机 | 角摆 |
选型看的是焊缝形式和工件，而不是目录第几页。下面是这个系列在实际制造中的用法：
一台小车很快就能回本。把焊缝长度和板厚发来，我们给你推荐型号。
